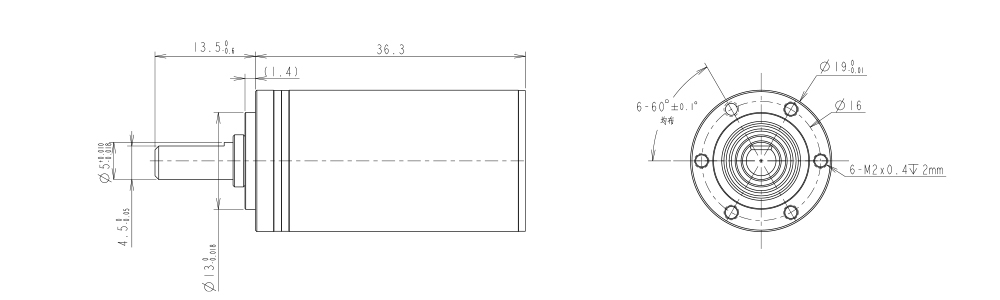

設計圖紙
熱門產品
應用場景
篩選

返回產品中心

概述

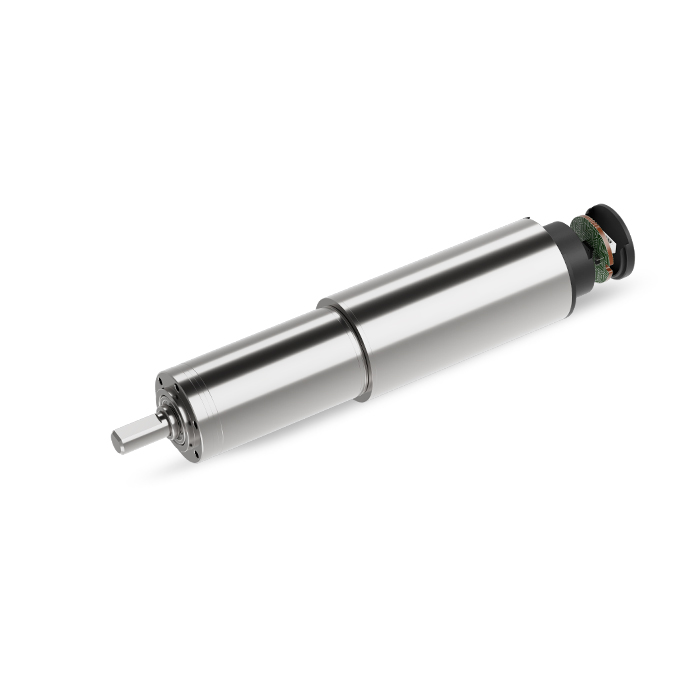

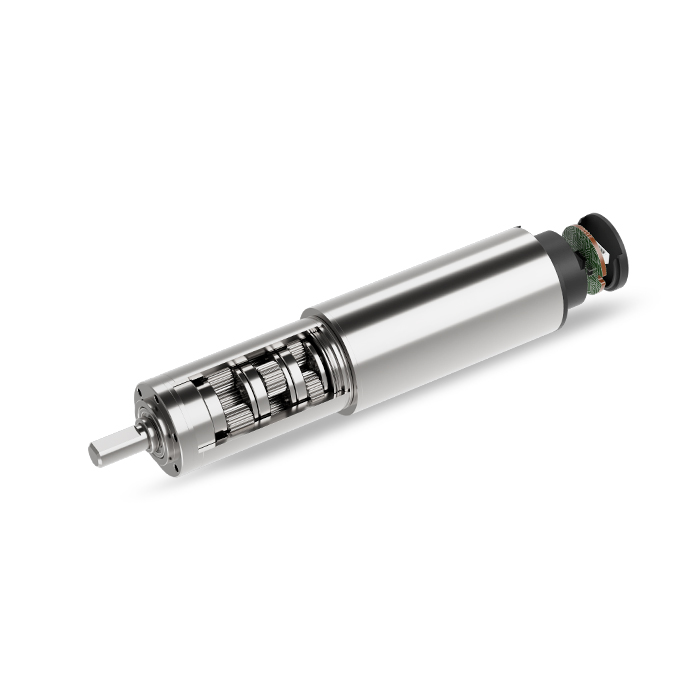

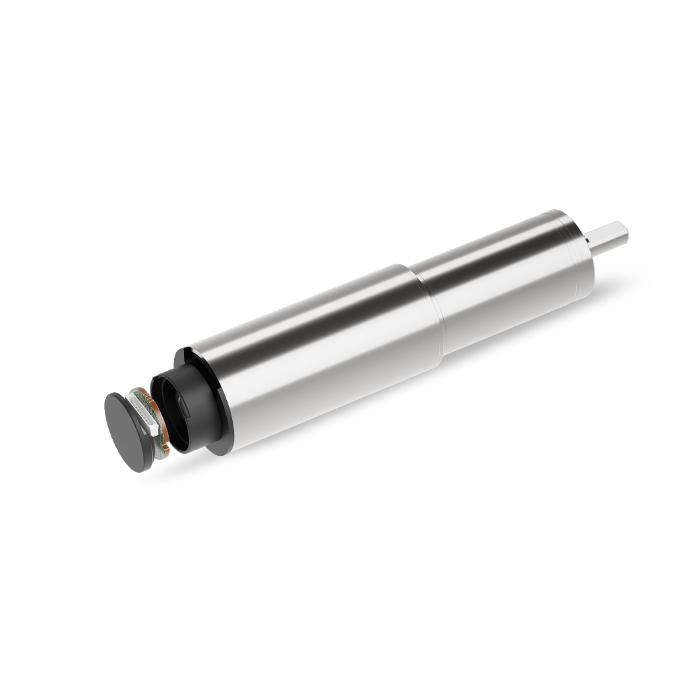

Φ19mm 行星減速箱（SMD系列）

? 功率高 ? 轉速高 ? 控制精準

型號：ZWSMD019019

直徑：19

長度：29.9~41

最大傳輸功率（W）：15

最大連續轉矩（Nm）：2

最高連續輸入轉速：14000

環境溫度（℃) ：-30~+100

輸出端軸承：滾珠軸承

* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。

在線咨詢

資料下載

減速箱技術數據

級數	2	3	4
減速比	16,21, 26,28, 35	62,83, 103,111, 138,150, 172,186,? 231	243,326,406, 439,546,590, 679,734,794, 913,987,1135, 1227,1526
最大傳連續輸功率（W）	15	7	2
最大瞬時傳輸功率（W）	19	9	3
最大連續轉矩(Nm)	0.9	1.6	2
最大瞬時轉矩(Nm)	1.15	2	2.5
最高連續輸入轉速	10000	12000	14000
最高瞬時輸入轉速	12500	15000	17500
最大效率(%)	80	70	60
空載平均空回(°)	0.7	0.7	0.7
最大軸向動態載荷（N）	40	40	40
最大徑向載荷（離法蘭4mm處）(N)	100	120	120
齒輪箱長度L1(mm)	29.9	37	41
重量（G）	40.2	60.2	62.2

推薦型號

型號	額定電壓 (V)	空載數據		負載數據			總長(mm)	齒輪箱額定容許力矩(NM)	齒輪箱瞬間容許力矩(NM)	減速比	減速箱長 L1(mm)
型號	額定電壓 (V)	空載轉速	空載電流（mA max）	負載轉速	負載電流（A Max）	轉矩（N.M）	總長(mm)	齒輪箱額定容許力矩(NM)	齒輪箱瞬間容許力矩(NM)	減速比	減速箱長 L1(mm)
ZWSMD019019-16	12	513	200	331	1.5	0.126	60.9	0.9	1.15	16	29.9
ZWSMD019019-21	12	390	200	252	1.5	0.165				21
ZWSMD019019-26	12	315	200	204	1.5	0.204				26
ZWSMD019019-28	12	293	200	189	1.5	0.220				28
ZWSMD019019-35	12	234	200	151	1.5	0.275				35
ZWSMD019019-44	12	186	200	120	1.5	0.345				44
ZWSMD019019-62	12	132	250	85	1.6	0.426	68	1.6	2	62	37
ZWSMD019019-83	12	99	250	64	1.6	0.570				83
ZWSMD019019-103	12	80	250	51	1.6	0.707				103
ZWSMD019019-111	12	74	250	48	1.6	0.762				111
ZWSMD019019-138	12	59	250	38	1.6	0.948				138
ZWSMD019019-150	12	55	250	35	1.6	1.030				150
ZWSMD019019-172	12	48	250	31	1.6	1.181				172
ZWSMD019019-186	12	44	250	28	1.6	1.277				186
ZWSMD019019-231	12	35	250	23	1.6	1.586				231
ZWSMD019019-243	12	34	250	22	1.6	1.600				243
ZWSMD019019-326	12	25	300	16	1.7	2.500	72	2	2.5	326	41
ZWSMD019019-406	12	20	300	13	1.7	2.500				406
ZWSMD019019-439	12	19	300	12	1.7	2.500				439
ZWSMD019019-546	12	15	300	10	1.7	2.500				546
ZWSMD019019-590	12	14	300	9	1.7	2.500				590
ZWSMD019019-679	12	12	300	8	1.7	2.500				679
ZWSMD019019-734	12	11	300	7	1.7	2.500				734
ZWSMD019019-794	12	10	300	7	1.7	2.500				794
ZWSMD019019-913	12	9	300	6	1.7	2.500				913
ZWSMD019019-987	12	8	300	5	1.7	2.500				987
ZWSMD019019-1135	12	7	300	5	1.7	2.500				1135
ZWSMD019019-1227	12	7	300	4	1.7	2.500				1227
ZWSMD019019-1526	12	5	300	3	1.7	2.500				1526
